。這時采用一套安全性更高的、容錯能力強、具有故障自診斷功能、順序事件記錄功能（SOE）的安全儀表系統（SIS）就十分必要了。
　　2011 年8 月5 日，國家安全生產監督管理總局發布第40 號令，要求“涉及毒性氣體、液化氣體、劇毒液體的一級或者二級重大危險源，配備獨立的安全儀表系統（SIS）”。
　　2 確定SIS 系統的設置原則
　　2.1 對儲罐及介質分類
　　本項目共有儲罐55 座，儲罐規格從2 萬立到200 立大小不等，其中球形儲罐24 座，立式圓筒形儲罐31 座。主要介質涉及甲醇、乙烯、丙烯、丙烷、丁烯、己烷、剩余碳四、剩余碳五MTBE、正丁醇、異丁醇、2- 丙基庚醇、雜醇油、堿液等20 余種。
　　2.2 對于重大危險源進行辨識
　　根據《危險化學品重大危險源辨識》（GB18218-2009），重大危險源的辨識依據是物質的危險性及其數量[3] 。單元內存在的危險物質為多品種時，則按（1）式計算，若滿足式a，則定為重大危險源：
　　式中：
　　q1,q2,…,qn —每種危險化學品實際存在量，t；
　　Q1,Q2,…,Qn —與各危險化學品相對應的臨界量，t。

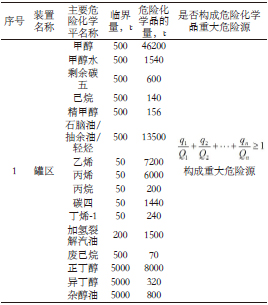

　　罐區分析結果見表1。

　　2.3 確定各種介質的重大危險源分級
　　根據《危險化學品重大危險源監督管理暫行規定》（國家安全生產監督管理總局第40 號）的要求，對重大危險源進行分級 [2] 。
　　式中：
　　q1,q2,…,qn —每種危險化學品實際存在（在線）量（單
　　位：噸）；
　　Q1,Q2,…,Qn —與各危險化學品相對應的臨界量（單位：
　　噸）；
　　β1，β2…,βn— 與各危險化學品相對應的校正系數；
　　α— 該危險化學品重大危險源廠區外暴露人員的校正
　　系數，本項目區外1000m 范圍內無常住人口，故取0.5。
　　對本項目危險化學品重大危險源的分級情況見表2。

　　根據計算結果及下表確定罐區構成一級重大危險源，其中涉及的介質有甲醇、甲醇水等16 種介質。對于儲存這些介質的儲罐安全聯鎖設置獨立的安全儀表系統（SIS）。
　　3 儲罐儀表的設置
　　一般儲罐儀表的設置應考慮經濟合理、技術成熟、可選擇范圍廣、維護及校驗方便、免維護或售后服務優良等方面。結合介質特性項目的投資情況、全項目的自動化水平等綜合考慮。

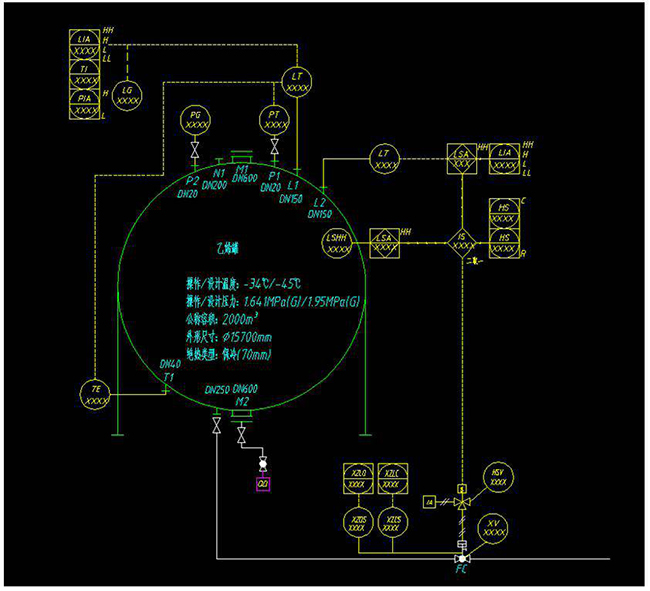

　　本項目首先通過進行危險與可操作性（HAZOP）分析結果，確定各罐組的SIL 等級，根據SIL 分級確定儲罐儀表的設置。以1 臺SIL1 級的乙烯儲罐為例, 見圖1。
　　該儲罐共設置兩臺液位計：1 臺為伺服液位計、1 臺為雷達液位計、1 臺外貼式超聲波液位開關、1 臺熱電阻、1臺壓力變送器、1 臺壓力表。
　　2 臺液位計中伺服液位計選用高精度計量及用來做儲罐計量，雷達液位計為控制及用于與高液位開關做聯鎖，關閉罐根閥。
　　從PID 圖中可以看出從PID 圖中可以看出雖然增加了SIS 系統，但是接入其中的信號并不多，只有一點AI、一點DI
